產品中心標準產品分類標準導電滑環系列 MC-帽式/緊湊型滑環 MC1940系列

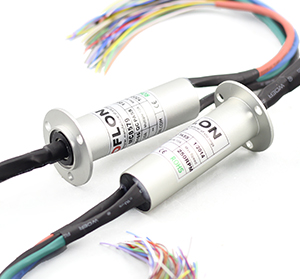

MC1940系列緊湊型滑環

· MC1940是一款標準的帽式滑環，采用金-金接觸點，保證了穩定性和使用壽命，主要用于民用，商用領域。
· 102芯滑環，102路帽式滑環，102線導電滑環是MC1940的高端產品，超厚鍍金處理，全進口軸承，稀有金屬合金刷絲，主要用于軍用，國防等非民用領域。

下載產品手冊下載3D模型

典型應用：

CCTV, 高速球，云臺，測量儀器儀表等行業，通常也叫做高速球專用滑環，云臺滑環，價格便宜，路數配置靈活，另外應用于高速離心機滑環高速變位機滑環，高速轉臺滑環，管內攝影機，安檢專用設備滑環，加熱管旋轉導電滑環，焊接設備滑環，旋轉門滑環，機械手臂導電滑環，展覽/顯示設備，海運設施，圓形針織機，電阻切割機等等。；

型號訂購說明：

產品等級表
MC1940 和 MC19409的區別:
型號	最高轉速	產品壽命	扭矩	殼體材料	電氣噪音①@10Rpm
MC1940	250RPM	>1000萬	0.02 N·m	金屬	10mΩ
MC19409	600RPM	>2000萬	0.01 N·m	金屬	5mΩ

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	見產品等級表		功率	信號
額定轉速	見產品等級表	額定電壓	0~240VAC/VDC	0~240VAC/VDC/VDC
工作溫度	-30℃~80℃/-45℃~80℃	絕緣電阻	≥100MΩ/500VDC	≥100MΩ/500VDC
工作濕度	0~85%RH/0~97%RH	導線規格	AWG28#鍍錫鐵氟龍	AWG28#鍍錫鐵氟龍
接觸材料	見產品等級表	導線長度	標準長度300mm（可據要求調整）
殼體材料	見產品等級表	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.05N.m；+0.01N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

MC1940緊湊型帽式滑環選型表
型號	信號或2A	4A	8A	15A	總路數
MC1940	102	0	0	0	102

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。如有特殊要求，請咨詢客服。

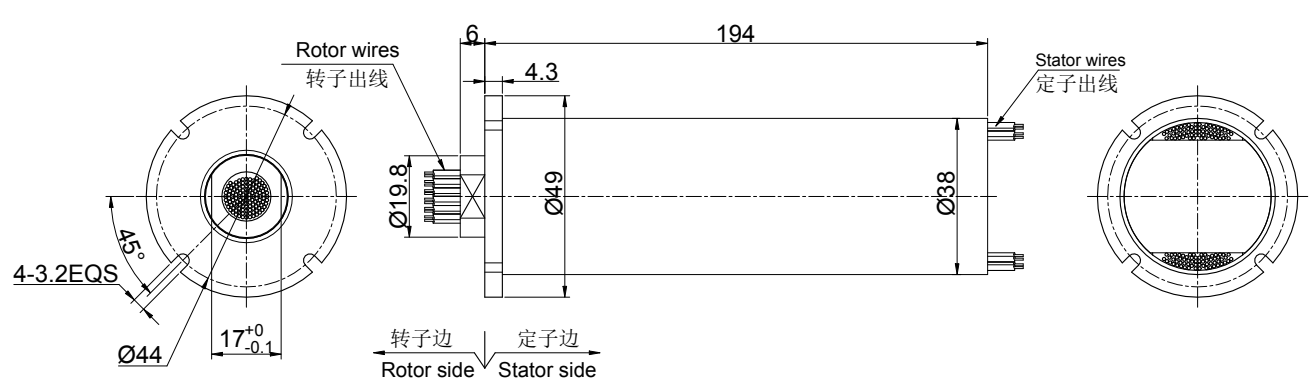

標準圖紙

各環路導線色碼表
分組號碼管①		分組號碼管②		分組號碼管③		分組號碼管④
環道	顏色	環道	顏色	環道	顏色	環道	顏色
1	紅	2	紅	3	紅	4	紅
5	綠	6	綠	7	綠	8	綠
9	黃	10	黃	11	黃	12	黃
13	紫	14	紫	15	紫	16	紫
17	灰	18	灰	19	灰	20	灰
21	黑	22	黑	23	黑	24	黑
25	藍	26	藍	27	藍	28	藍
29	深藍	30	深藍	31	深藍	32	深藍
33	棕	34	棕	35	棕	36	棕
37	橙	38	白	39	橙	40	白
41	白	42	土黃	43	白	44	土黃
45	土黃	46	白紅	47	土黃	48	白紅
49	白紅	50	白黑	51	白紅	52	白黑
53	白黑	54	白黑	55	白黑	56	白黑
