CCTV, 高速球，云臺，測量儀器儀表等行業，通常也叫做高速球專用滑環， 云臺滑環， 價格便宜， 路數配置靈活，另外應用于高速離心機滑環 高速變位機滑環，高速轉臺滑環，管內攝影機，安檢專用設備滑環，加熱管旋轉導電滑環，焊接設備滑環，旋轉門滑環，機械手臂導電滑環，展覽/顯示設備，海運設施，圓形針織機，電阻切割機等等。；
| 產品等級表 | |||||

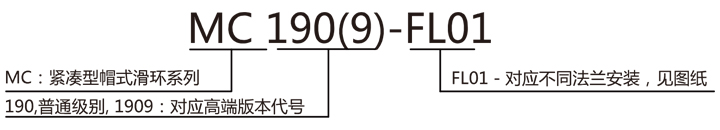

| MC190 和 MC1909的區別: | |||||
| 型號 | 最高轉速 | 產品壽命 | 扭矩 | 殼體材料 | 電氣噪音①@10Rpm |
| MC190 | 250RPM | >1000萬 | 0.02 N·m | 工程塑料 | 10mΩ |
| MC1909 | 1000RPM | >2000萬 | 0.005 N·m | 工程塑料+鋁合金 | 4mΩ |
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 見產品等級表 | 功率 | 信號 | |
| 額定轉速 | 見產品等級表 | 額定電壓 | 0~240VAC/VDC | 0~240VAC/VDC |
| 工作溫度 | -30℃~80℃/-45℃~80℃ | 絕緣電阻 | ≥100MΩ/500VDC | ≥100MΩ/500VDC |
| 工作濕度 | 0~85% RH/0~97% RH | 導線規格 | AWG#28 teflon | AWG#28 teflon |
| 接觸材料 | 見產品等級表 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 見產品等級表 | 絕緣強度 | 500VAC@50Hz，60s | |
| 轉動扭矩 | 0.05N.m；+0.01N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51/IP65 | |||

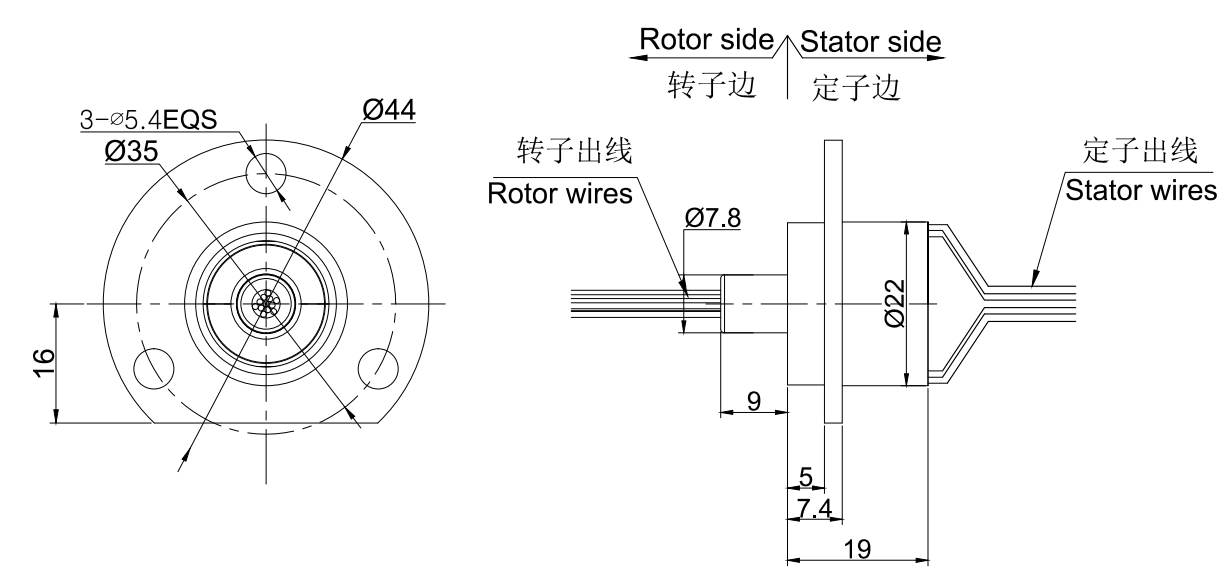

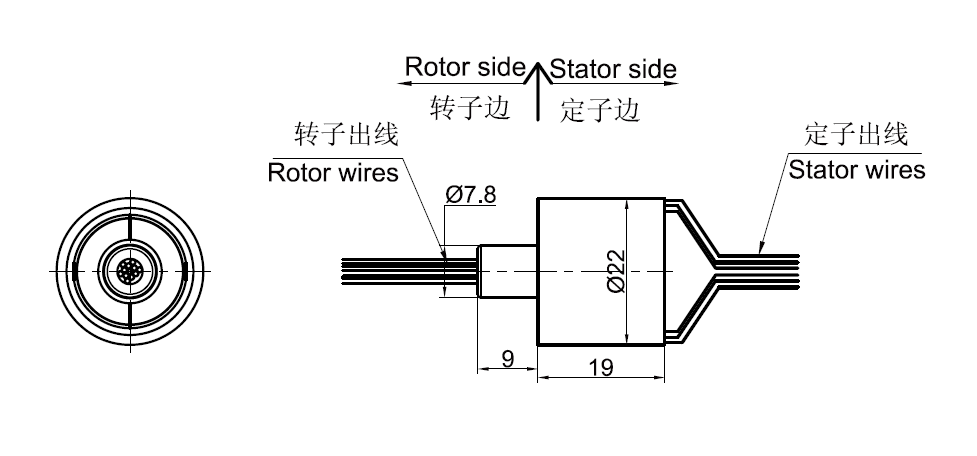

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。如有特殊要求，請咨詢客服。 MC190圖紙

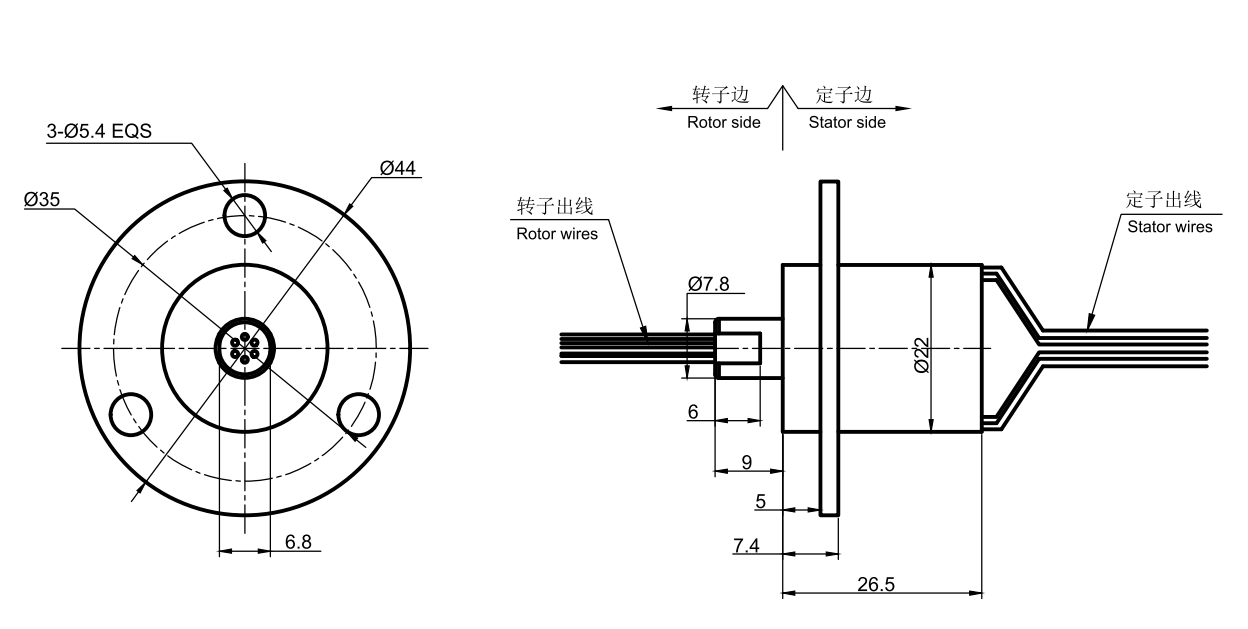

 MC190-FL01圖紙

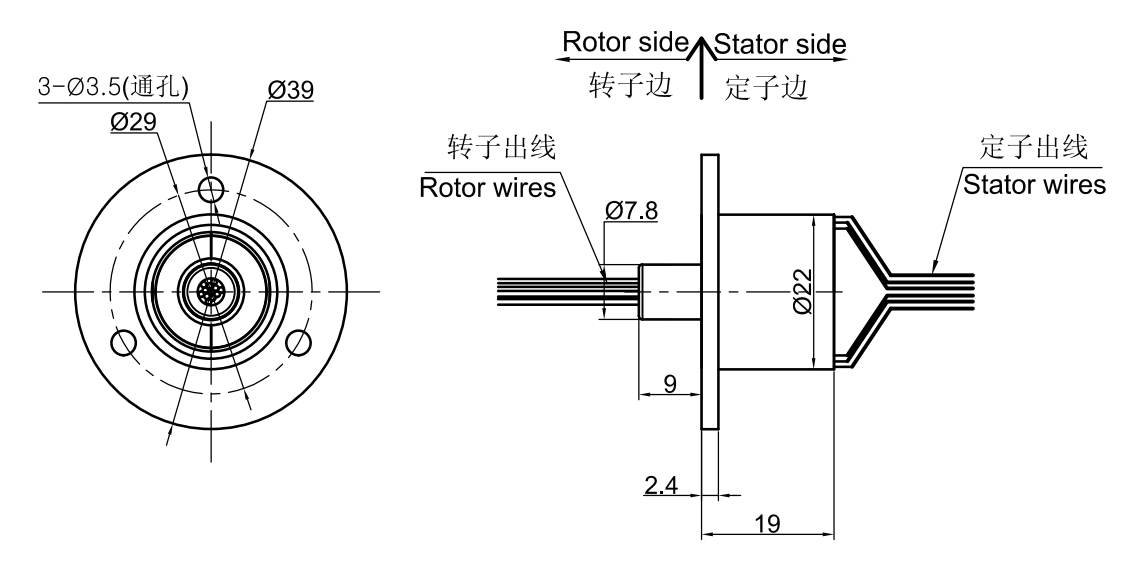

 MC190-FL02圖紙

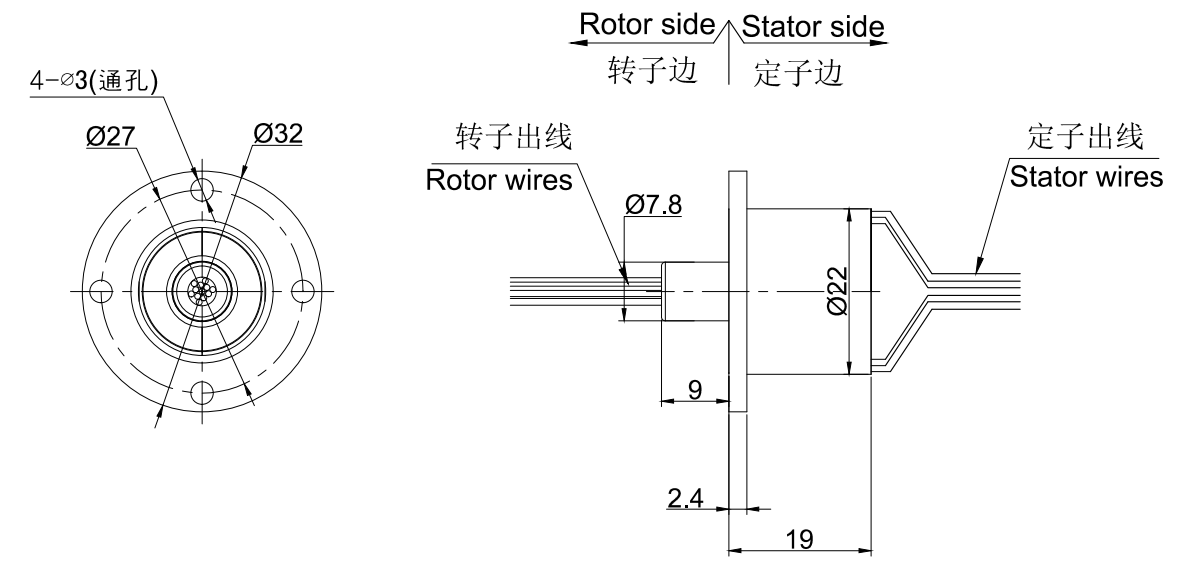

 MC190-FL03圖紙

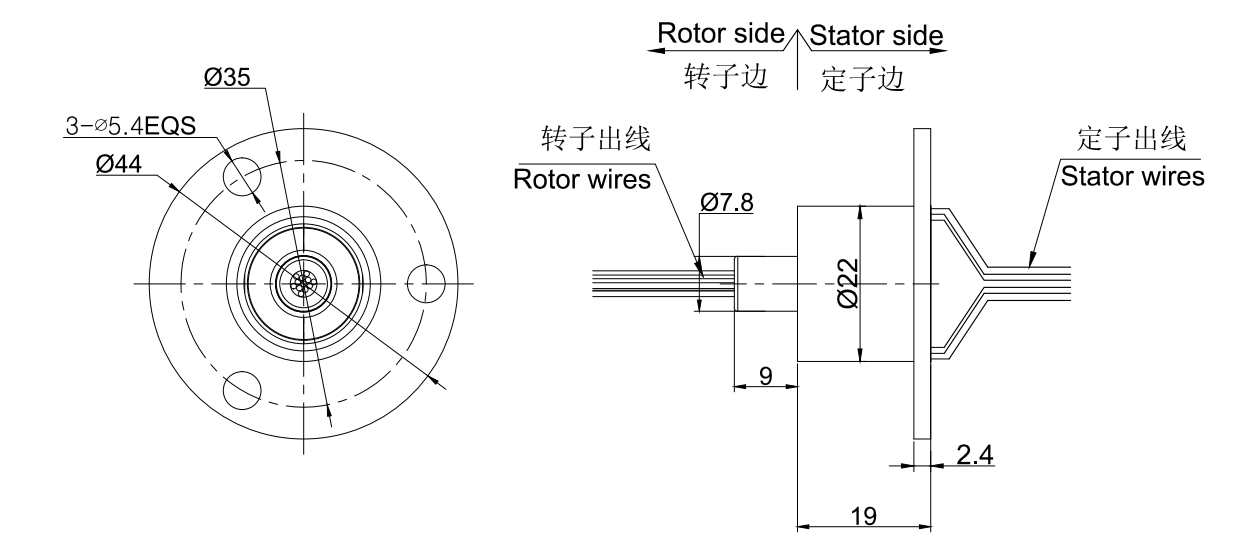

 MC190-FL04圖紙

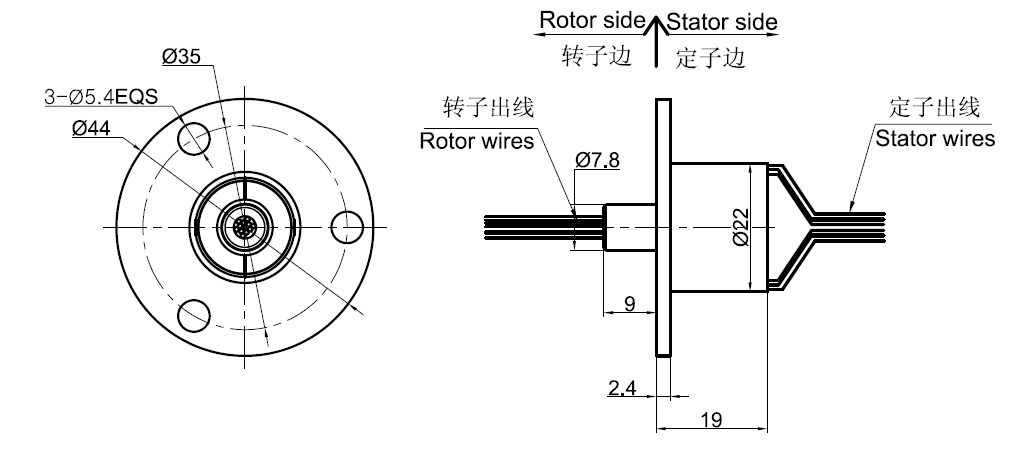

 MC190-FL05圖紙

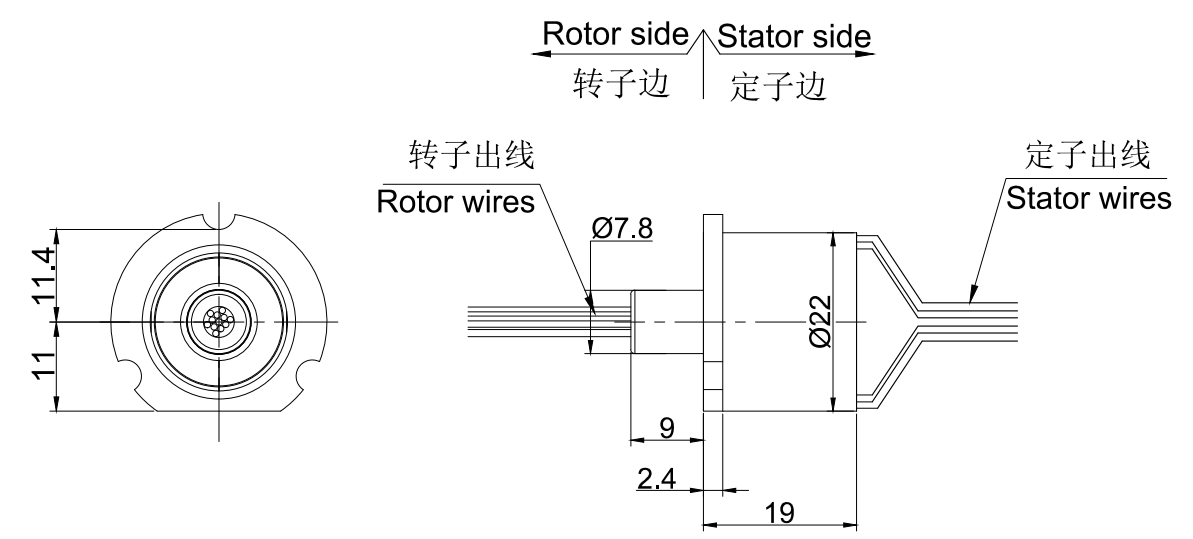

 MC190-FL06圖紙
 MC190-FL07圖紙
 | ||||||||||||||||||||||||||||||||||||
經過多年的經驗積累，默孚龍擁有20萬多個產品3D圖檔數據庫，
由于互聯網的開放性和同行競爭，需要產品3D圖檔的客戶請留下電子郵箱或者QQ。
審核完聯系方式后，我們的系統將在5分鐘內把3D自動發動到您的電子郵箱！
