滑環安裝方式
滑環內部結構精密，以下部分主要介紹默孚龍各種產品的結構圖，安裝方式，安裝實物圖，2D與3D的安裝示意圖，安裝指引，注意事項等。

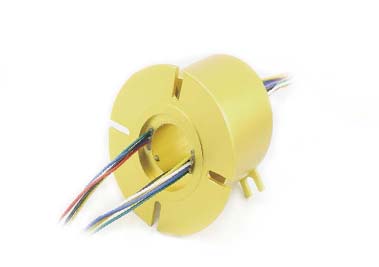

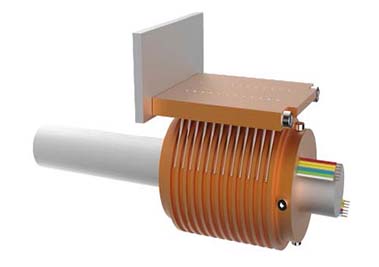

過孔式導電滑環是中心帶孔的一系列導電滑環的統稱，一般的安裝時內圈轉，外圈固定，但在特殊情況下，也可以外圈轉，內圈固定。
安裝位置是否和滑環的法蘭位置相匹配，如果不行，則需要加過渡法蘭。法蘭的安裝定位是帶牙的孔，這點要特別注意。如果在震動比較劇烈的地方，需要加彈簧墊片，以防止螺絲松...

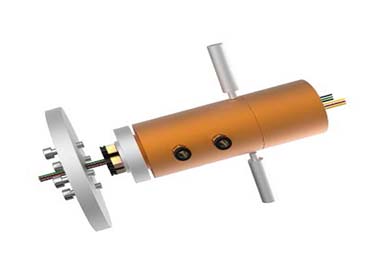

因為滑環轉子和定子在安裝的時候很難保證同心，建議用4個螺絲將滑環的轉子法蘭固定在轉動體（或轉動體的過渡法蘭上），鎖緊螺絲前，請確保法蘭的凸臺位置與轉動體是否保證在...

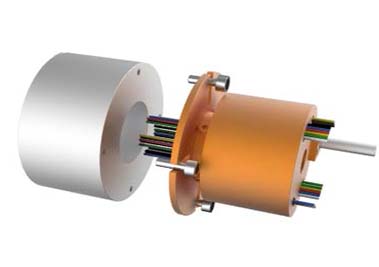

關于內圈固定：對于微型，緊湊型滑環，滑環的內圈直接可以用線纜帶動，無需固定。對于大型定子法蘭滑環，滑環的內圈用緊定螺絲或者偏位進行固定。關于外圈固定：將定子法蘭...

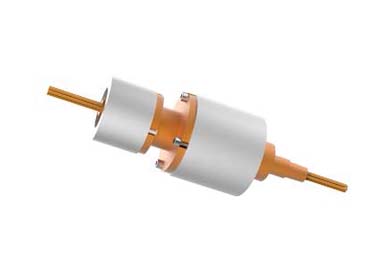

因為滑環轉子和定子在安裝的時候很難保證同心，建議用4個緊定螺釘將滑環固定在旋轉軸上，鎖緊螺絲前，請先轉動導電環，讓導電環自動找正轉軸中心后，再鎖緊螺絲。止轉桿cha...

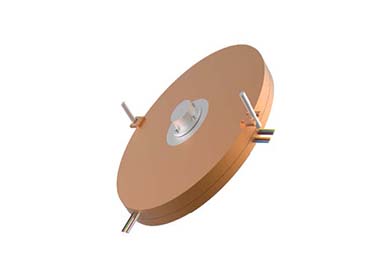

由于盤式滑環是上下2片相對轉動的滑環，安裝的時候，需要固定轉子部分，然后將止轉桿插入止轉片，保證一定的自由度，千萬不能強行固定止轉片，否則可能會導致滑環損壞或者達...

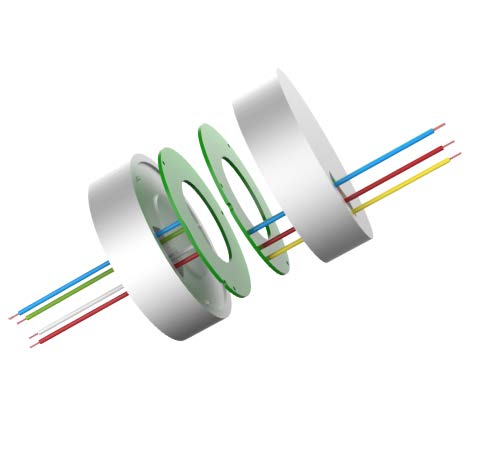

由于PCB滑環是轉子和定子分離的滑環，獨立安裝，因此在安裝的時候要特別注意安裝的相對位置，保證觸點和環道有足夠的壓力和同心度。同心度通過PCB板四周的定位螺絲來...
由于分體式滑環是轉子和定子分離的滑環，獨立安裝，因此在安裝的時候要特別注意安裝的相對位置，保證觸點和環道有足夠壓力。
無法蘭滑環是一種直通的，沒有帶法蘭固定的滑環，從外形上看，沒有任何固定的位置，如同一個圓柱體，固定的時候，主要是緊緊抱住外圓來固定。

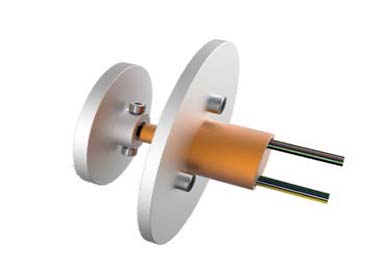

因為光纖滑環轉子和定子在安裝的時候很難保證同心，建議先將光纖滑環固定在定子板上，轉子撥桿插入轉子板，要有一定的間隙，千萬不能強行固定轉子拔桿，否則可能會導致滑竿...
