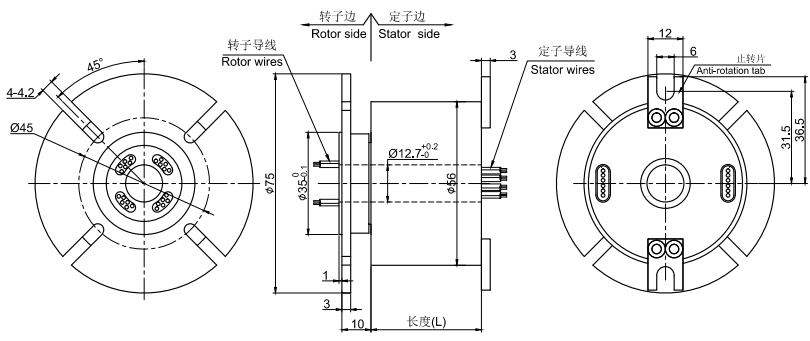

GT1256F系列過孔滑環選型表 型號 10A 信號或5A 長度 L（mm) 型號 10A 信號或5A 長度 L（mm) GT1256F-S06 0 6 48.2 GT1256F-P1410-S04 14 4 86.6 GT1256F-P0210-S04 2 4 48.2 GT1256F-P1610-S02 16 2 86.6 GT1256F-P0410-S02 4 2 48.2 GT1256F-P1810 18 0 86.6 GT1256F-P0610 6 0 48.2 GT1256F-S24 0 24 105.8 GT1256F-S12 0 12 67.4 GT1256F-P0410-S20 4 20 105.8 GT1256F-P0210-S10 2 10 67.4 GT1256F-P0610-S18 6 18 105.8 GT1256F-P0310-S09 3 9 67.4 GT1256F-P1210-S12 12 12 105.8 GT1256F-P0610-S06 6 6 67.4 GT1256F-P1810-S06 18 6 105.8 GT1256F-P0810-S04 8 4 67.4 GT1256F-S30 0 30 130 GT1256F-P1010-S02 10 2 67.4 GT1256F-P0210-S28 2 28 130 GT1256F-P1210 12 0 67.4 GT1256F-P0410-S26 4 26 130 GT1256F-S18 0 18 86.6 GT1256F-P0610-S24 6 24 130 GT1256F-P0210-S16 2 16 86.6 GT1256F-S36 0 36 149.2 GT1256F-P0410-S14 4 14 86.6 GT1256F-P0410-S32 4 32 149.2 GT1256F-P0610-S12 6 12 86.6 GT1256F-P0610-S30 6 30 149.2 GT1256F-P0810-S10 8 10 86.6 GT1256F-S42 0 42 168.4 GT1256F-P1010-S08 10 8 86.6 GT1256F-P0410-S38 4 38 168.4 GT1256F-P1210-S06 12 6 86.6 GT1256F-S48 0 48 187.6 注：10A和 信號(5A)可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。 標準圖紙

標準圖紙 各環路導線色碼表 環道 顏色 環道 顏色 1 黑 7 黑 2 紅 8 紅 3 黃 9 黃 4 綠 10 綠 5 藍 11 藍 6 白 12 白 6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網傳輸,USB, Profibus，Ethercat，CANOPEN,CANBUS，RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 高溫定制可達500度。

⑪ 高壓可定制到110kV。

⑫ 高速10000RPM。

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 水下，水底模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。技術支持郵箱：technical@moflon.com

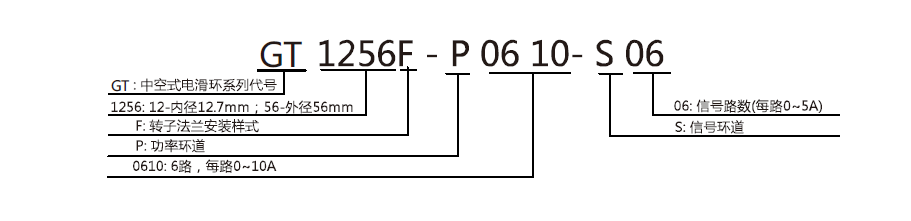

基于本型號進行定制 默孚龍科技有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。 如何進行特殊要求訂購? 定制型號說明: GT1256F 例子: 如果您需要訂購 GT1256F,支持 65路*信號,訂購型號為 GT1256F-S65. 如果您需要訂購 GT1256F，支持12路*信號 + 3路*10A,,訂購型號為 GT1256F-P0310-S12 其他特殊要求: 如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: technical@moflon.com. 特殊要求訂購流程: 技術支持郵箱: technical@moflon.com.
