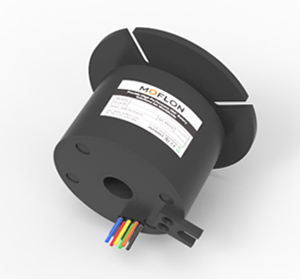

GT3099F系列標準整體式精密導電滑環

· 外徑99mm, 通孔直徑為30mm，適用于<=30mm）的標準系列整體式精密導電滑環。*注意：如需<30mm的內孔，可通過加內襯軸套解決。
· 標準化產品，有庫存
· 鍍金環+合金刷（鍍金）
· 支持信號，功率混合傳輸
· 可基于標準型號定制電路數和電流電壓

下載產品手冊下載3D模型

典型應用：

GT3099F系列整體式精密導電滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于包裝機械、自動化機床、涂布機、自動鎖螺絲機、槍刺地毯機器人、智能磨削機器人、拋光機、智能倉儲機器人、電纜卷軸、壓模機、離心機、倉儲物流車、噴涂設備等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

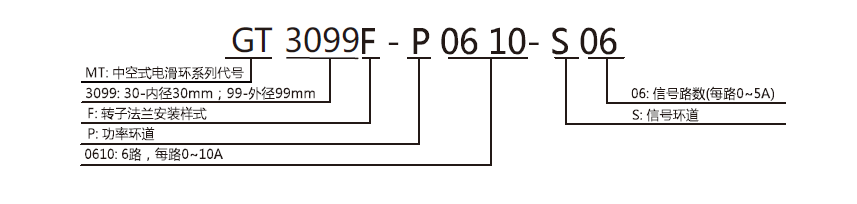

型號訂購說明：

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	1億轉		功率	信號
額定轉速	1~1800RPM	額定電壓	0~690VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG16#鍍錫鐵氟龍/PVC/硅膠	AWG16#鍍錫鐵氟龍/PVC/硅膠
接觸材料	貴金屬	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	1000VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.03Ω
防護等級	IP51

GT3099F系列過孔滑環選型表
型號	10A	信號或5A	長度 L（mm)	型號	10A	信號或5A	長度 L（mm)
GT3099F-S06	0	6	55.6	GT3099F-P1810-S12	18	12	151.8
GT3099F-P0210-S04	2	4	55.6	GT3099F-P2410-S06	24	6	151.8
GT3099F-P0410-S02	4	2	55.6	GT3099F-P3010	30	0	151.8
GT3099F-P0610	6	0	55.6	GT3099F-S36	0	36	174.6
GT3099F-S12	0	12	78.4	GT3099F-P0610-S30	6	30	174.6
GT3099F-P0210-S10	2	10	78.4	GT3099F-P1210-S24	12	24	174.6
GT3099F-P0410-S08	4	8	78.4	GT3099F-P1810-S18	18	18	174.6
GT3099F-P0610-S06	6	6	78.4	GT3099F-P2410-S12	24	12	174.6
GT3099F-P0810-S04	8	4	78.4	GT3099F-P3610	36	0	174.6
GT3099F-P1010-S02	10	2	78.4	GT3099F-S48	0	48	220.2
GT3099F-P1210	12	0	78.4	GT3099F-P0610-S42	6	42	220.2
GT3099F-S18	0	18	101.2	GT3099F-P1210-S36	12	36	220.2
GT3099F-P0210-S16	2	16	101.2	GT3099F-P1810-S30	18	30	220.2
GT3099F-P0410-S14	4	14	101.2	GT3099F-P2410-S24	24	24	220.2
GT3099F-P0610-S12	6	12	101.2	GT3099F-S60	0	60	270.8
GT3099F-P0810-S10	8	10	101.2	GT3099F-P0610-S54	6	54	270.8
GT3099F-P1010-S08	10	8	101.2	GT3099F-P1210-S48	12	48	270.8
GT3099F-P1210-S06	12	6	101.2	GT3099F-P0810-S42	8	42	270.8
GT3099F-P1410-S04	14	4	101.2	GT3099F-P2410-S36	24	36	270.8
GT3099F-P1610-S02	16	2	101.2	GT3099F-S72	0	72	316.4
GT3099F-S24	0	24	124	GT3099F-P0610-S66	6	66	316.4
GT3099F-P1610-S18	16	18	124	GT3099F-P1210-S60	12	60	316.4
GT3099F-P1210-S12	12	12	124	GT3099F-P2410-S48	24	48	316.4
GT3099F-P1810-S06	18	6	124	GT3099F-P3610-S36	36	36	316.4
GT3099F-P2410	0	24	124	GT3099F-S84	0	84	365
GT3099F-S30	0	30	151.8	GT3099F-P1210-S72	12	72	365
GT3099F-P0610-S20	6	20	151.8	GT3099F-P2410-S60	24	60	365
GT3099F-P1210-S18	12	18	151.8	GT3099F-S96	0	96	410.6

注：10A和信號(5A)可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

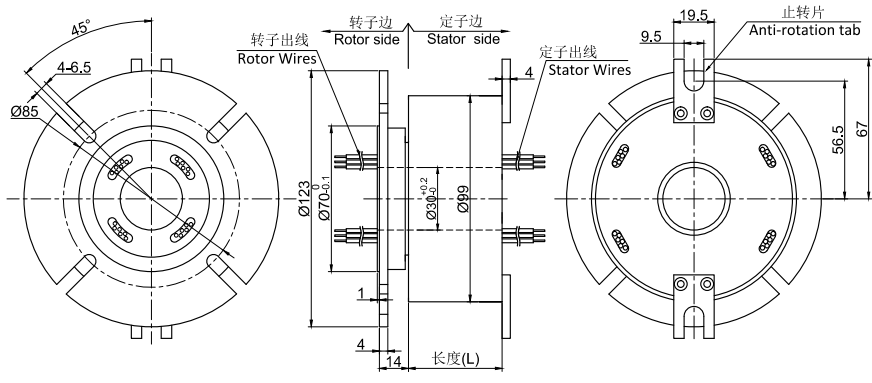

標準圖紙

各環路導線色碼表
環道	顏色	環道	顏色
1	黑	7	黑
2	紅	8	紅
3	黃	9	黃
4	綠	10	綠
5	藍	11	藍
6	白	12	白

6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網傳輸,USB, Profibus，Ethercat，CANOPEN,CANBUS，RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 高溫定制可達500度。

⑪ 高壓可定制到110kV。

⑫ 高速10000RPM。

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 水下，水底模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。技術支持郵箱：technical@moflon.com

基于本型號進行定制
