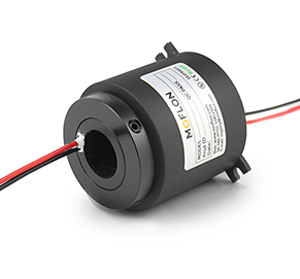

GT1256 系列過孔精密導電滑環

· 通孔直徑 12.7mm,外徑: 56mm
· GT1256是標準系列過孔滑環(高速過孔滑環)，,過孔直徑12.7mm(適用任何<=12.7mm)，外徑為56mm精密導電滑環。
· 支持信號(2A)， 10A, 倍率*10A,電壓440VAC/VDC。
· 相比較同類產品有著旋轉精度高,性能更穩定，壽命更長。
· 其采用接觸材料采用貴金屬+超硬鍍金處理,力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小，保證優良的傳輸性能。
· 典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.

下載產品手冊下載3D模型

典型應用：

GT1256系列滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于各種浮空器、智能視覺機器人、焊接設備、電阻切割機、圓形針織機、化妝，彩妝設備、電動輪椅、縫紉機、虛擬3D設備、兒童游樂游藝設備、船載衛星電線、旋轉廣告位等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

型號訂購說明：

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	1億轉		功率	信號
額定轉速	1~1800RPM	額定電壓	0~440VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
接觸材料	貴金屬	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.03Ω
防護等級	IP51

GT1256系列過孔滑環選型表
型號	10A	信號或5A	長度 L（mm)	型號	10A	信號或5A	長度 L（mm)
GT1256-S06	0	6	48.2	GT1256-P1410-S04	14	4	86.6
GT1256-P0210-S04	2	4	48.2	GT1256-P1610-S02	16	2	86.6
GT1256-P0410-S02	4	2	48.2	GT1256-P1810	18	0	86.6
GT1256-P0610	6	0	48.2	GT1256-S24	0	24	105.8
GT1256-S12	0	12	67.4	GT1256-P0410-S20	4	20	105.8
GT1256-P0210-S10	2	10	67.4	GT1256-P0610-S18	6	18	105.8
GT1256-P0310-S09	3	9	67.4	GT1256-P1210-S12	12	12	105.8
GT1256-P0610-S06	6	6	67.4	GT1256-P1810-S06	18	6	105.8
GT1256-P0810-S04	8	4	67.4	GT1256-S30	0	30	130
GT1256-P1010-S02	10	2	67.4	GT1256-P0210-S28	2	28	130
GT1256-P1210	12	0	67.4	GT1256-P0410-S26	4	26	130
GT1256-S18	0	18	86.6	GT1256-P0610-S24	6	24	130
GT1256-P0210-S16	2	16	86.6	GT1256-S36	0	36	149.2
GT1256-P0410-S14	4	14	86.6	GT1256-P0410-S32	4	32	149.2
GT1256-P0610-S12	6	12	86.6	GT1256-P0610-S30	6	30	149.2
GT1256-P0810-S10	8	10	86.6	GT1256-S42	0	42	168.4
GT1256-P1010-S08	10	8	86.6	GT1256-P0410-S38	4	38	168.4
GT1256-P1210-S06	12	6	86.6	GT1256-S48	0	48	187.6

注：10A和信號(5A)可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

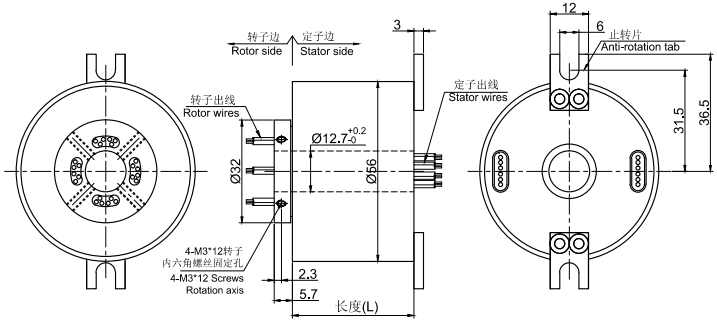

標準圖紙

各環路導線色碼表
環道	顏色	環道	顏色
1	黑	7	黑
2	紅	8	紅
3	黃	9	黃
4	綠	10	綠
5	藍	11	藍
6	白	12	白

6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網傳輸,USB, Profibus，Ethercat，CANOPEN,CANBUS，RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 高溫定制可達500度。

⑪ 高壓可定制到110kV。

⑫ 高速10000RPM。

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 水下，水底模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。技術支持郵箱：technical@moflon.com

基于本型號進行定制

默孚龍科技有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:

GT1256
