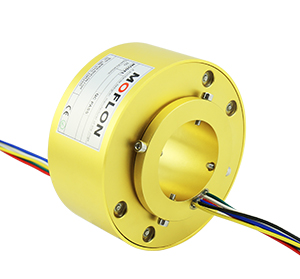

MT50130系列過孔多路數導電滑環

· 外徑130mm, 通孔直徑為50mm（適用于<=50mm）的標準系列過孔多路數導電滑環。*注意：如需<50mm的內孔，可通過加內襯軸套解決。
· 標準化產品，有庫存
· 鍍金環+合金刷（鍍金）
· 支持信號，功率混合傳輸
· 可基于標準型號定制電路數和電流電壓

下載產品手冊 下載3D模型

典型應用：

過孔式導電滑環是目前工業滑環里面性價比最高，最暢銷的一個系列產品，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：如各種雷達，安防設備，娛樂設備，各種機器人、機械手，各種浮空器，各種風力發電設備吹瓶機，燈檢機，各種轉臺，游樂游藝設備，虛擬3D，VR設備，車載衛星天線，船載衛星電線，電纜卷筒，擦窗機設備，旋轉餐桌，旋轉舞臺，旋轉屏幕，旋轉餐廳，電動工程機械，最新的VR模擬仿真設備等。；

型號訂購說明：

產品等級選型表
產品等級代號	最高轉速	工作壽命	接觸材料
VC（通用級）	250RPM	2000萬轉	貴金屬
VD（工業級）	600RPM	8000萬轉	鍍金-鍍金
VH（高端級）	1000RPM	1.5億轉	金合金

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	參考產品選型等級		功率	信號
額定轉速	參考產品選型等級	額定電壓	0~690VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG16#鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
接觸材料	參考產品等級選型表	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	1000VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

MT50130系列過孔多路數導電滑環選型表
型號	10A	信號或5A	長度 L（mm)	型號	10A	信號或5A	長度 L（mm)
MT50130-S02	0	2	35.6	MT50130-S48	0	48	207.8
MT50130-P0210	2	0	35.6	MT50130-P0610-S42	6	42	207.8
MT50130-S03	0	3	39.2	MT50130-P0910-S39	9	39	207.8
MT50130-P0310	3	0	39.2	MT50130-P1210-S36	12	36	207.8
MT50130-S06	0	6	50	MT50130-P1810-S30	18	30	207.8
MT50130-P0210-S04	2	4	50	MT50130-P2410-S24	24	24	207.8
MT50130-P0410-S02	4	2	50	MT50130-S60	0	60	251
MT50130-P0610	6	0	50	MT50130-P0610-S54	6	54	251
MT50130-S12	0	12	71.6	MT50130-P0910-S51	9	51	251
MT50130-P0210-S10	2	10	71.6	MT50130-P1210-S48	12	48	251
MT50130-P0310-S09	3	9	71.6	MT50130-S72	0	72	298.2
MT50130-P0610-S06	6	6	71.6	MT50130-P0610-S66	6	66	298.2
MT50130-P0810-S04	8	4	71.6	MT50130-P1210-S60	12	60	298.2
MT50130-P1010-S02	10	2	71.6	MT50130-P2410-S48	24	48	298.2
MT50130-P1210	12	0	71.6	MT50130-P3610-S36	36	36	298.2
MT50130-S18	0	18	93.2	MT50130-S84	0	84	341.4
MT50130-P0210-S16	2	16	93.2	MT50130-P1210-S72	12	72	341.4
MT50130-P0410-S14	4	14	93.2	MT50130-P2410-S60	24	60	341.4
MT50130-P0610-S12	6	12	93.2	MT50130-P3610-S48	36	48	341.4
MT50130-P0810-S10	8	10	93.2	MT50130-S96	0	96	384.6
MT50130-P1010-S08	10	8	93.2	MT50130-P1210-S84	12	84	384.6
MT50130-P1210-S06	12	6	93.2	MT50130-P2410-S72	24	72	384.6
MT50130-P1410-S04	14	4	93.2	MT50130-P3610-S60	36	60	384.6
MT50130-P1610-S02	16	2	93.2	MT50130-P4210-S54	42	54	384.6
MT50130-S24	0	24	114.8	MT50130-S108	0	108	431.8
MT50130-P0410-S20	4	20	114.8	MT50130-P1210-S96	12	96	431.8
MT50130-P0610-S18	6	18	114.8	MT50130-P2410-S84	24	84	431.8
MT50130-P1210-S12	12	12	114.8	MT50130-P3610-S72	36	72	431.8
MT50130-P1810-S06	18	6	114.8	MT50130-S120	0	120	475
MT50130-P2410	24	0	114.8	MT50130-P1210-S108	12	108	475
MT50130-S30	0	30	136.4	MT50130-P2410-S96	24	96	475
MT50130-P0610-S24	6	24	136.4	MT50130-P3610-S84	36	84	475
MT50130-P1210-S18	12	18	136.4	MT50130-P4810-S72	48	72	475
MT50130-P1810-S12	18	12	136.4	MT50130-S132	0	132	518.2
MT50130-P2410-S06	24	6	136.4	MT50130-P1210-S120	12	120	518.2
MT50130-P3010	30	0	136.4	MT50130-P2410-S108	24	108	518.2
MT50130-S36	0	36	162	MT50130-P3610-S96	36	96	518.2
MT50130-P0610-S30	6	30	162	MT50130-P4810-S84	48	84	518.2
MT50130-P1210-S24	12	24	162	MT50130-S144	0	144	561.4
MT50130-P3610	36	0	162	MT50130-P1210-S132	12	132	561.4
MT50130-S42	0	42	186.2	MT50130-P2410-S120	24	120	561.4
MT50130-P0610-S36	6	36	186.2	MT50130-P3610-S108	36	108	561.4
MT50130-P1210-S30	12	30	186.2	MT50130-P4810-S96	48	96	561.4

注：10A和信號(5A)可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

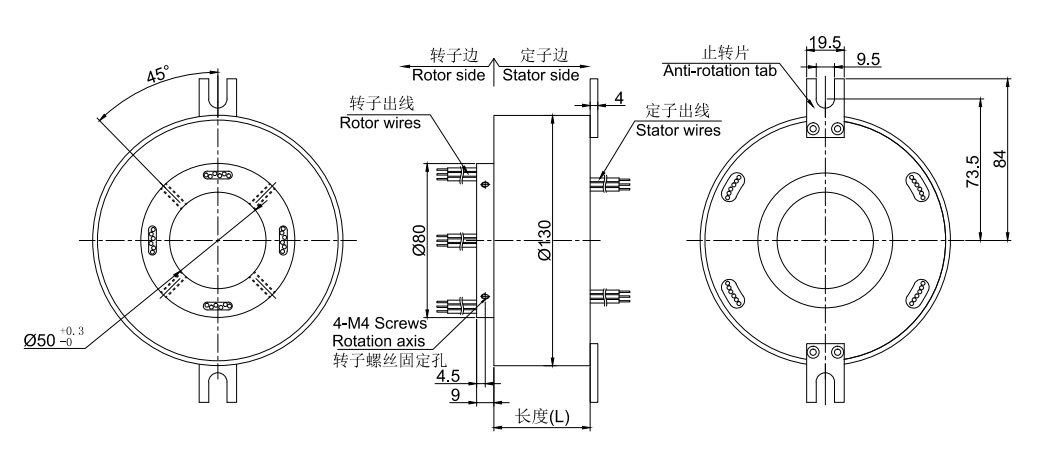

標準圖紙

各環路導線色碼表
環道	顏色	環道	顏色
1	黑	7	黑
2	紅	8	紅
3	黃	9	黃
4	綠	10	綠
5	藍	11	藍
6	白	12	白

6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網傳輸,USB, Profibus，Ethercat，CANOPEN,CANBUS，RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 高溫定制可達500度。

⑪ 高壓可定制到110kV。

⑫ 高速10000RPM。

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 水下，水底模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。技術支持郵箱：technical@moflon.com

基于本型號進行定制

默孚龍科技有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

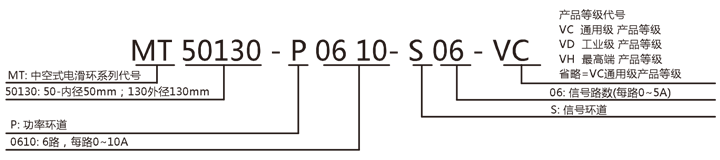

定制型號說明:

MT50130
