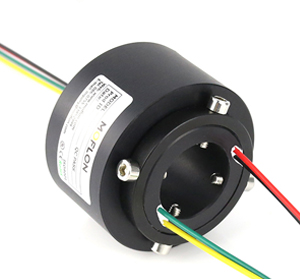

MT2042系列標準整體式空心軸導電滑環

· 緊湊型，外徑42mm 通孔直徑為20mm（適用于<=20mm）的標準系列整體式精密空心軸導電滑環。*注意：如需<20mm的內孔，可通過加內襯軸套解決。
· 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠。
· 標準化產品，有庫存
· 鍍金環+合金刷（鍍金）
· 支持信號，功率混合傳輸
· 可基于標準型號定制電路數和電流電壓

下載產品手冊下載3D模型

空心軸導電滑環典型應用：

MT2042系列空心軸導電滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于各種自動貼補強機、自動焊接設備、精密模切機、鉚釘插件機、桌面點膠機、分選機、切紙機、裹式包裝機、全自動軟抽袋立封口一體機、半自動臥式軟抽袋雙頭封口機等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

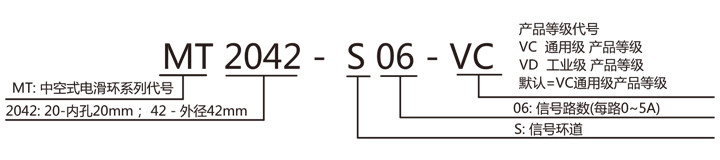

滑環型號訂購說明：

滑環產品等級選型表
產品等級代號	最高轉速	工作壽命	接觸材料
VC（通用級）	250RPM	2000萬轉	貴金屬
VD（工業級）	600RPM	6000萬轉	鍍金-鍍金

技術參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	參考產品選型等級		功率	信號
額定轉速	參考產品選型等級	額定電壓	0~240VAC/VDC	0~240VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥200MΩ/300VDC	≥200MΩ/300VDC
工作濕度	0~85% RH	導線規格	AWG22鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
接觸材料	參考產品等級選型表	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

MT2042系列過孔式滑環選型表
型號	信號或5A	長度 L（mm)
MT2042-S02	2	25.4
MT2042-S03	3	25.4
MT2042-S04	4	25.4
MT2042-S06	6	25.4
MT2042-S08	8	39.2
MT2042-S10	10	39.2
MT2042-S12	12	39.2

環道數和電流大小均可定制，請聯系客服定制

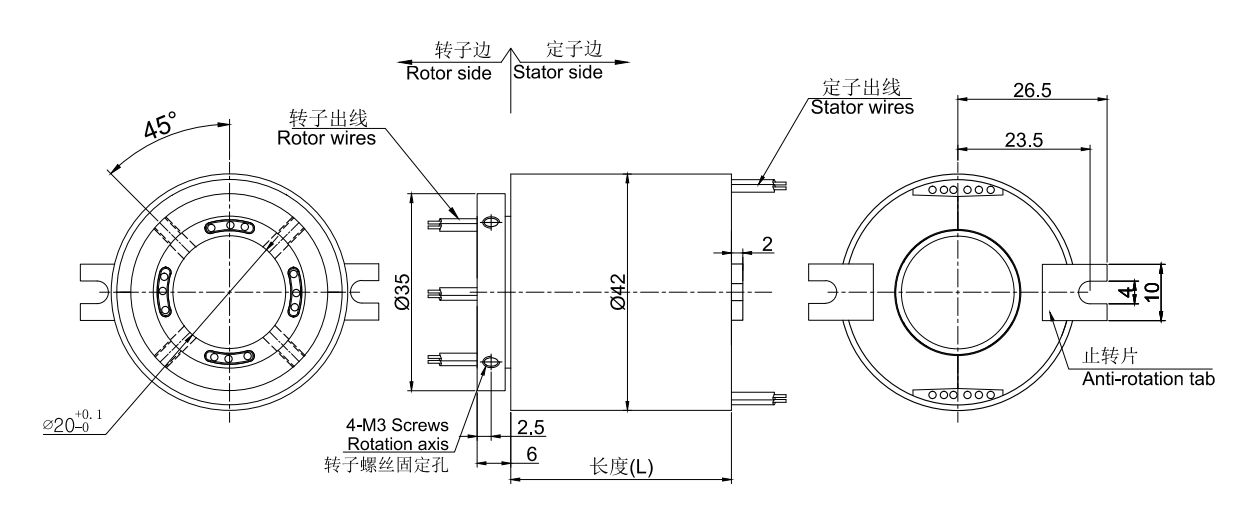

標準圖紙

各環路導線色碼表
環道	顏色	環道	顏色
1	黑	7	黑
2	紅	8	紅
3	黃	9	黃
4	綠	10	綠
5	藍	11	藍
6	白	12	白

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。)

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網傳輸,USB, Profibus，Ethercat，CANOPEN,CANBUS，RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 高溫定制可達500度。

⑪ 高壓可定制到110kV。

⑫ 高速10000RPM。

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 水下，水底模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。技術支持郵箱：technical@moflon.com

基于本型號進行定制

默孚龍科技有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:
