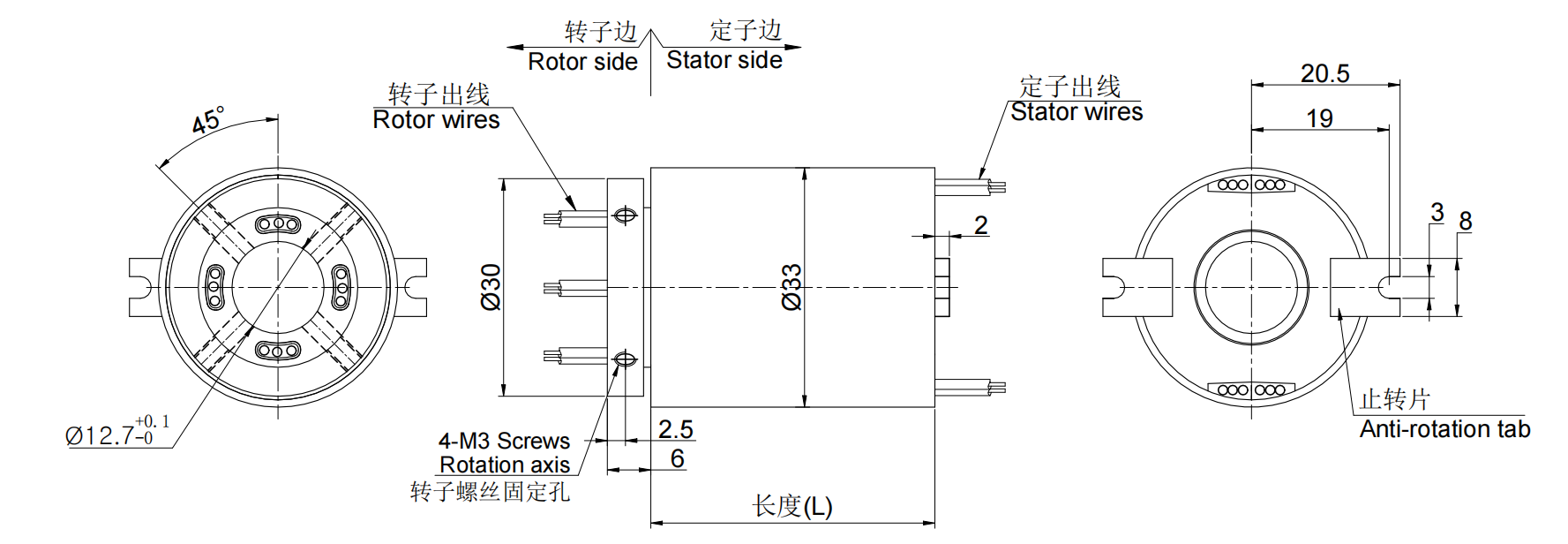

MT1233系列-過孔式滑環選型表 型號 信號或5A 長度 L（mm) MT1233-S02 2 25.4 MT1233-S03 3 25.4 MT1233-S04 4 25.4 MT1233-S06 6 25.4 MT1233-S08 8 39.2 MT1233-S10 10 39.2 MT1233-S12 12 39.2 注：如需每環5A以上大電流，請聯系客服幫助快速選型, 支持定制 標準圖紙

標準圖紙 各環路導線色碼表 環道 顏色 環道 顏色 1 黑 7 黑 2 紅 8 紅 3 黃 9 黃 4 綠 10 綠 5 藍 11 藍 6 白 12 白 注：6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網傳輸,USB, Profibus，Ethercat，CANOPEN,CANBUS，RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 高溫定制可達500度。

⑪ 高壓可定制到110kV。

⑫ 高速10000RPM。

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 水下，水底模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。技術支持郵箱：technical@moflon.com

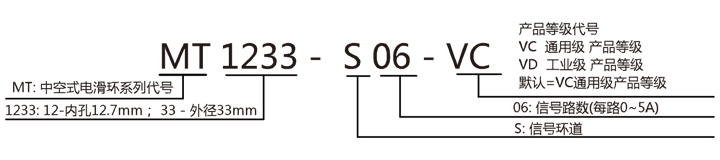

基于本型號進行定制 默孚龍科技有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。 如何進行特殊要求訂購? 定制型號說明: MT0522 例子: 如果您需要訂購 MT0522,支持 65路*信號,訂購型號為 MT0522-S65. 如果您需要訂購 MT0522，支持12路*信號 + 3路*10A,,訂購型號為 MT0522-P0310-S12 其他特殊要求: 如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: technical@moflon.com. 特殊要求訂購流程: 技術支持郵箱: technical@moflon.com.
