產品中心標準產品分類光纖/高頻/高清滑環系列 MFO-光纖/光電滑環 MFO102系列

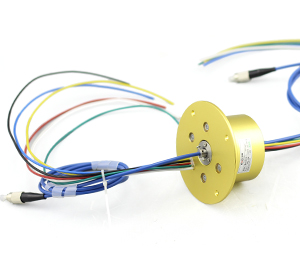

MFO102系列光纖/光電滑環(光纖旋轉接頭)

· MFO102單路光纖滑環，單路光纖導電滑環，同時能傳輸1路光纖和1~36路電氣通路,全鋁合金結構的整體式精密導電滑環。電氣通路支持信號(5A),光電旋轉接頭又稱光電滑環，光電匯流環，采用光纖為數據傳輸媒體，為解決旋轉連接的系統部件之間的數據傳輸，提供了最佳的技術解決方案。特別適合應用在需要無限制的，連續或斷續旋轉，同時又需要從固定位置到旋轉位置傳送大容量數據、信號的場所，能改善機械性能，簡化系統操作，避免因活動關節的旋轉對出光纖的損害。

下載產品手冊下載3D模型

典型應用：

光纖/光電滑環是目前工業滑環里面技術難度最高的的一個系列產品，主要應用于360度連續旋轉且需要保證電源，光纖信號不能中斷的場合：如高端機器人、高端物料輸送系統、軍用車輛上的轉動炮塔、遠程控制系統、雷達天線、光纖傳感等轉臺（速率臺）的高速視頻、數字、模擬信號的傳輸和控制、醫療系統、視頻監視系統、保障國家或國際安全系統海底作業系統、緊急照明設備、機器人、展覽/顯示設備、醫療設備等；

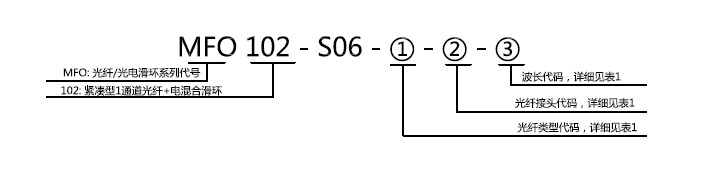

型號訂購說明：

技術規格參數
指標名稱	類型
	單模（SM）	多模（MM）
帶寬(nm)	±50
最大插入損耗，23℃(dB)	1.2	0.7
插入損耗波動(dB)	0.6	0.4
回波損耗(dB)	≥55(不含接頭)	≥40(不含接頭)
最大輸入功率(W)	0.5
重量(g)	50
最高轉速(rpm)	1000
預估壽命	>5億轉
工作溫度(℃)	-45~85
貯存溫度(℃)	-50~85

機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	2000萬轉		功率	信號
額定轉速	250RPM	額定電壓	0~440VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG28#鍍錫鐵氟龍	AWG28#鍍錫鐵氟龍
接觸材料	金-金	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

MFO102 - 緊湊型1路光+電滑環選型表
型號	光纖通道	信號或2A	長度 L（mm)
MFO102-S06	1通道	6	68
MFO102-S12	1通道	12	68
MFO102-S18	1通道	18	68

注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。
單路光電滑環，單路光纖導電滑環可根據客戶要求定制, 如有需要，請聯系客服協助選型。

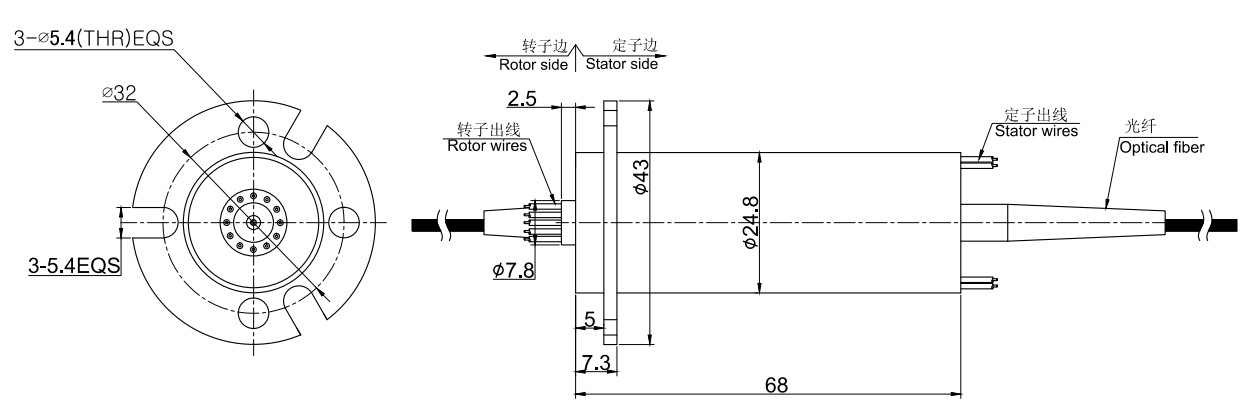

標準圖紙

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網傳輸,USB, Profibus，Ethercat，CANOPEN,CANBUS，RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 高溫定制可達500度。

⑪ 高壓可定制到110kV。

⑫ 高速10000RPM。

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 水下，水底模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。

技術支持郵箱：technical@moflon.com

基于本型號進行定制

默孚龍科技有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

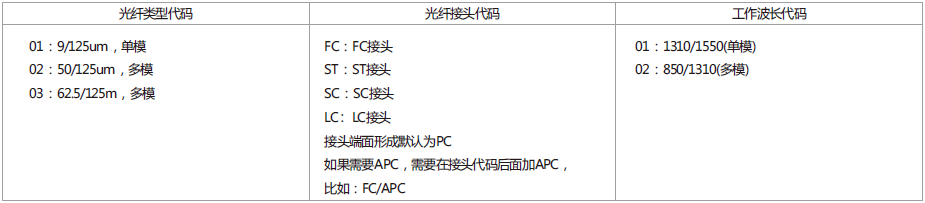

訂購說明:

MFO102

例如:

如果要訂購 MFO102 支持 6路*信號,訂購型號應為 MFO102-S06.
如果要訂購 MFO102 with 12路*信號 + 3路*10A,,訂購型號應為 MFO102-P0310-S12
if you have other optional requirements,such as lead wire length,connectors,military grade, Please describe in your email.
