標準產品分類

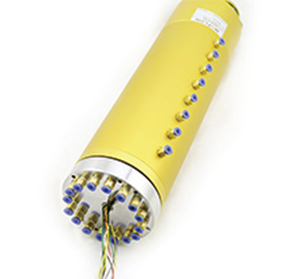

MAPH800系列 (8進8出 氣/液+電一體滑環)
MAPH800系列 (8進8出 氣/液+電一體滑環)
  • · MAPH800 8進8出旋轉接頭，8路氣液旋轉接頭，氣液電組合滑環，可通M5、G1/8、G1/4、G3/8、G1/2大小管徑
  • · 且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等
  • · 標準為法蘭安裝形式，6進6出旋轉接頭，6路氣液旋轉接頭，氣液電組合滑環可定制空心軸安裝
  • · 能通過的介質有: 壓縮空氣、氫氣、氮?dú)狻⒒瘜W(xué)混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等

典型應用：

工業設備、工業展臺、電氣測試設備、醫療設備、機器人、測試儀器、轉臺、自動化設備等；

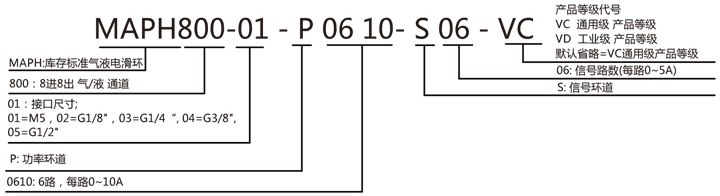

型號訂購說明：

產品等級選型表
產品等級代號最高轉速工作壽命密封件
VC（通用級）100RPM1000萬轉國內知名品牌密封件
VD（工業級）300RPM3000萬轉進口密封件

技術規格參數
旋轉接頭部分技術指標機械技術指標
參數數值參數數值
通道數8進8出工作壽命參考產品選型等級
最大壓力10MPa (可定制高壓)，真空 0.01torr額定轉速參考產品選型等級
扭矩與接口尺寸相關，詳細咨詢技術工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料貴金屬
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC防護等級IP51
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG17#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω



MAPH800-XX 氣液電一體滑環選型表
1）XX=01,接頭大小=M5， 氣管規格3~6mm
2）XX=02,接頭大小=G1/8，氣管規格3~10mm
3）XX=03,接頭大小=G1/4，氣管規格3~12mm
型號氣(液)通道10A信號/5A長度 L(mm)型號氣(液)通道10A信號/5A長度 L(mm)
MAPH800-XX-S068進8出0638MAPH800-XX-P0810-S108進8出81071.6
MAPH800-XX-P0210-S048進8出2438MAPH800-XX-P1010-S088進8出10871.6
MAPH800-XX-P0410-S028進8出4238MAPH800-XX-P1210-S068進8出12671.6
MAPH800-XX-P06108進8出6038MAPH800-XX-P1410-S048進8出14471.6
MAPH800-XX-S128進8出12054.8MAPH800-XX-P1610-S028進8出16271.6
MAPH800-XX-P0210-S108進8出21054.8MAPH800-XX-S248進8出02488.4
MAPH800-XX-P0310-S098進8出3954.8MAPH800-XX-P0410-S208進8出42088.4
MAPH800-XX-P0610-S068進8出6654.8MAPH800-XX-P0610-S188進8出61888.4
MAPH800-XX-P0810-S048進8出8454.8MAPH800-XX-P1210-S128進8出121288.4
MAPH800-XX-P1010-S028進8出10254.8MAPH800-XX-S308進8出030105.2
MAPH800-XX-P12108進8出12054.8MAPH800-XX-P0610-S248進8出624105.2
MAPH800-XX-S188進8出01871.6MAPH800-XX-S368進8出036125
MAPH800-XX-P0210-S168進8出21671.6MAPH800-XX-S428進8出042141.8
MAPH800-XX-P0410-S148進8出41471.6MAPH800-XX-S488進8出048158.6
MAPH800-XX-P0610-S128進8出61271.6

注：10A和信號(5A) 可以任意組合，最大可到96路，詳細請咨詢客服。6進6出旋轉接頭，6路氣液旋轉接頭，氣液電組合滑環可在標準產品上進行非標定制，請咨詢客服。

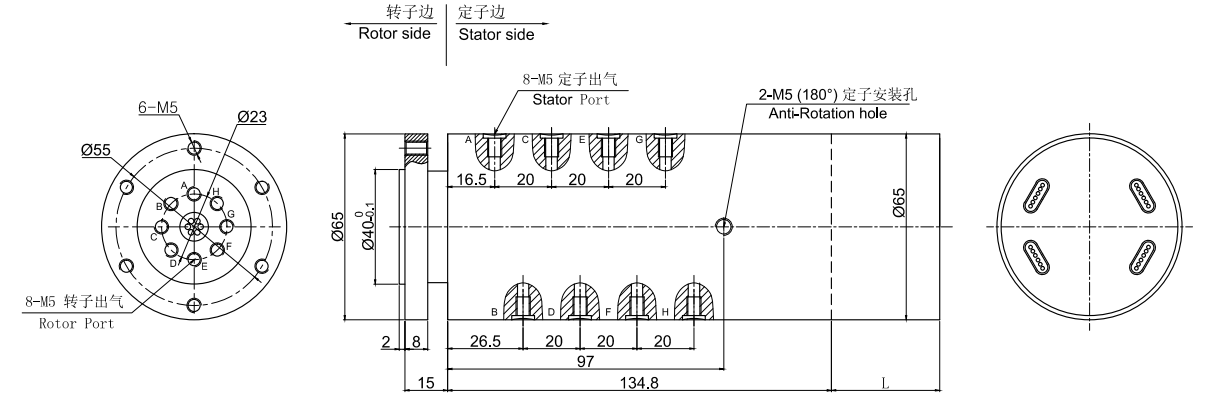

MAPH800-01 尺寸圖

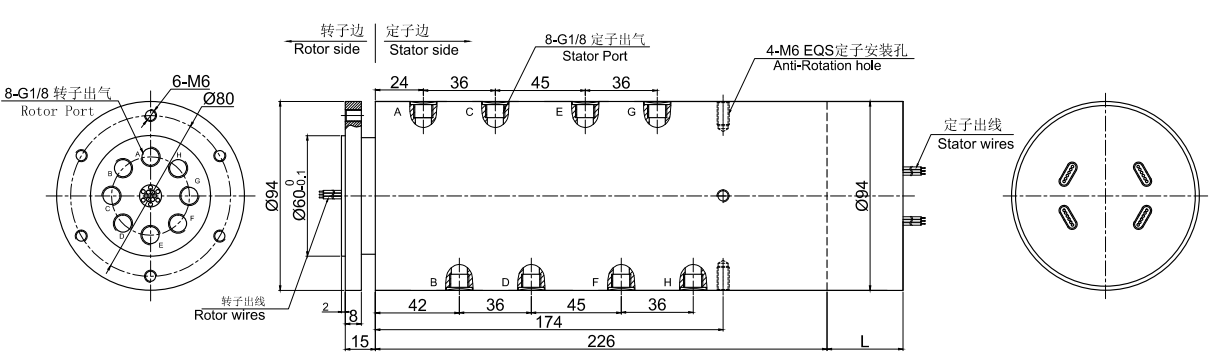

MAPH800-02 尺寸圖

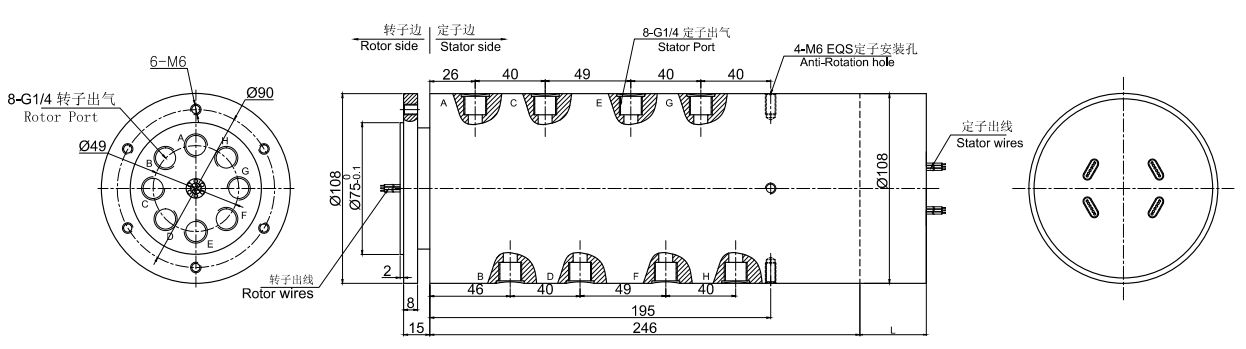

MAPH800-03 尺寸圖


同系列更多產品參考：
獲取產品3D圖紙
