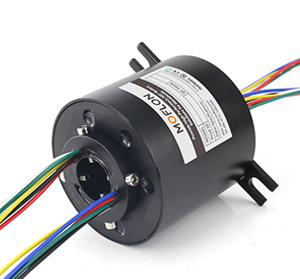

GHS1256系列高轉速導電滑環

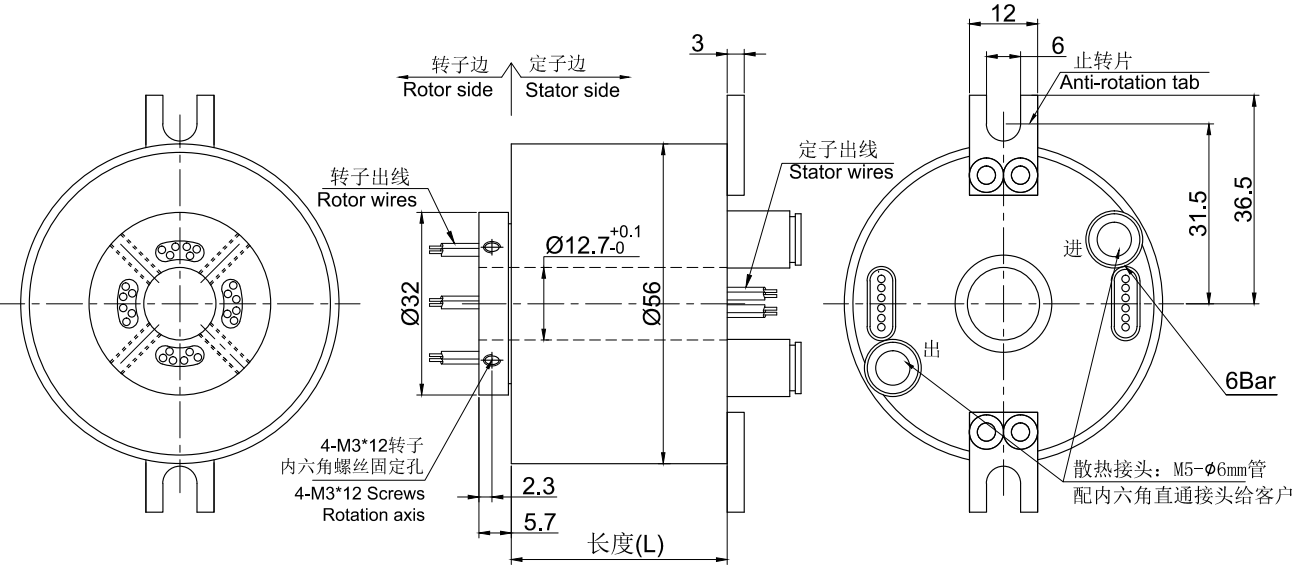

· 高速過孔導電滑環，整體精密導電滑環，內孔12.7mm，外徑56mm，最高轉速12000RPM。
· 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠。
· 標準化產品，有庫存
· 鍍金環+合金刷（鍍金）

下載產品手冊下載3D模型

典型應用：

高速導電滑環的應用領域很多，比如雷達系統、高速轉臺/海工設備、艦艇系統/醫療設備/反應釜、旋轉燈箱、奶制品生產設備、直升機、繞線機、坦克、智能動態玩具、水平鍍銅生產線、游樂設施、路橋機械、機械手臂、旋轉舞臺、單晶爐、手術燈、智能家電、圓形針織機、航空設備/熱滾輪、旋轉攝像機、雷達通訊設備、管內攝像機、盾構機、食品機械、加熱轉軸等；

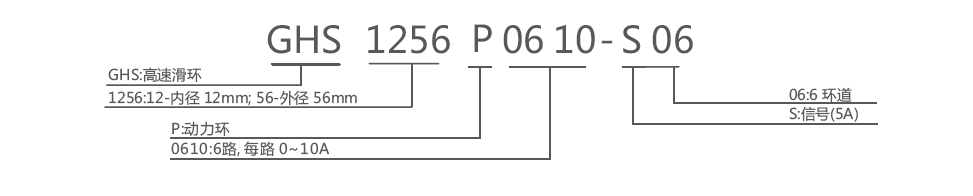

型號訂購說明：

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	3億轉		功率	信號
額定轉速	12000RPM	額定電壓	0~440VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
接觸材料	貴金屬	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.03Ω
防護等級	IP51

GHS1256系列高速滑環選型表
型號	10A	信號或5A	長度 L（mm)	型號	10A	信號或5A	長度 L（mm)
GHS1256-S06	0	6	48.2	GHS1256-P1410-S04	14	4	86.6
GHS1256-P0210-S04	2	4	48.2	GHS1256-P1610-S02	16	2	86.6
GHS1256-P0410-S02	4	2	48.2	GHS1256-P1810	18	0	86.6
GHS1256-P0610	6	0	48.2	GHS1256-S24	0	24	105.8
GHS1256-S12	0	12	67.4	GHS1256-P0410-S20	4	20	105.8
GHS1256-P0210-S10	2	10	67.4	GHS1256-P0610-S18	6	18	105.8
GHS1256-P0410-S09	3	9	67.4	GHS1256-P1210-S12	12	12	105.8
GHS1256-P0610-S06	6	6	67.4	GHS1256-P1810-S06	18	6	105.8
GHS1256-P0810-S04	8	4	67.4	GHS1256-S30	0	30	130
GHS1256-P1010-S02	10	2	67.4	GHS1256-P0210-S28	2	28	130
GHS1256-P1210	12	0	67.4	GHS1256-P0410-S26	4	26	130
GHS1256-S18	0	18	86.6	GHS1256-P0610-S24	6	24	130
GHS1256-P0210-S16	2	16	86.6	GHS1256-S36	0	36	149.2
GHS1256-P0410-S14	4	14	86.6	GHS1256-P0410-S32	4	32	149.2
GHS1256-P0610-S12	6	12	86.6	GHS1256-P0610-S30	6	30	149.2
GHS1256-P0810-S10	8	10	86.6	GHS1256-S42	0	42	168.4
GHS1256-P1010-S08	10	8	86.6	GHS1256-P0410-S38	4	38	168.4
GHS1256-P1210-S06	12	6	86.6	GHS1256-S48	0	48	187.6
