GG045系列定子法蘭滑環

· GG045系列過電滑環，電環是外徑45mm的定子部分帶連接法蘭的一系列滑環的總稱。
· 實心滑環，中心無通孔，適用于定子法蘭端面安裝
· 可以實現更多的路數和更大的電流。
· 內部走線和特殊屏蔽模塊設計方便，更穩定可靠。
· 通常此類產品用于定制各類敏感信號或者編碼器信號。

下載產品手冊下載3D模型

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

型號訂購說明：

產品等級表
產品等級代號	最高轉速	工作壽命	接觸材料
VC（通用級）	250RPM	1500萬轉	貴金屬
VD（工業級）	600RPM	8000萬轉	鍍金-鍍金

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	1億轉		功率	信號
額定轉速	1-1800RPM	額定電壓	0~380VAC/VDC	0~240VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG17#鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
接觸材料	貴金屬	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金+工程塑料	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.03Ω
防護等級	IP51

GG045系列滑環選型表
型號	20A	10A	信號或5A	長度L	型號	20A	10A	信號或5A	長度L
GG045-S09	0	0	9	40	GG045-P1620	16	0	0	101.2
GG045-P0610	0	6	0	40	GG045-S45	0	0	45	121.6
GG045-P0420	4	0	0	40	GG045-P0610-S36	0	6	36	121.6
GG045-S18	0	0	18	60.4	GG045-P1210-S27	0	12	27	121.6
GG045-P0610-S09	0	6	9	60.4	GG045-P1810-S18	0	18	18	121.6
GG045-P1210	0	12	0	60.4	GG045-P2410-S09	0	24	9	121.6
GG045-P0820	8	0	0	60.4	GG045-P3010	0	30	0	121.6
GG045-S27	0	0	27	80.8	GG045-P2020	20	0	0	121.6
GG045-P0610-S18	0	6	18	80.8	GG045-S54	0	0	54	142
GG045-P1210-S09	0	12	9	80.8	GG045-P0610-S45	0	6	45	142
GG045-P1810	0	18	0	80.8	GG045-P1210-S36	0	12	36	142
GG045-P1220	12	0	0	80.8	GG045-P1810-S27	0	18	27	142
GG045-S36	0	0	36	101.2	GG045-P2410-S18	0	24	18	142
GG045-P0610-S27	0	6	27	101.2	GG045-P3010-S09	0	30	9	142
GG045-P1210-S18	0	12	18	101.2	GG045-P3610	0	36	0	142
GG045-P1810-S09	0	18	9	101.2	GG045-P2420	24	0	0	142
GG045-P2410	0	24	0	101.2

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

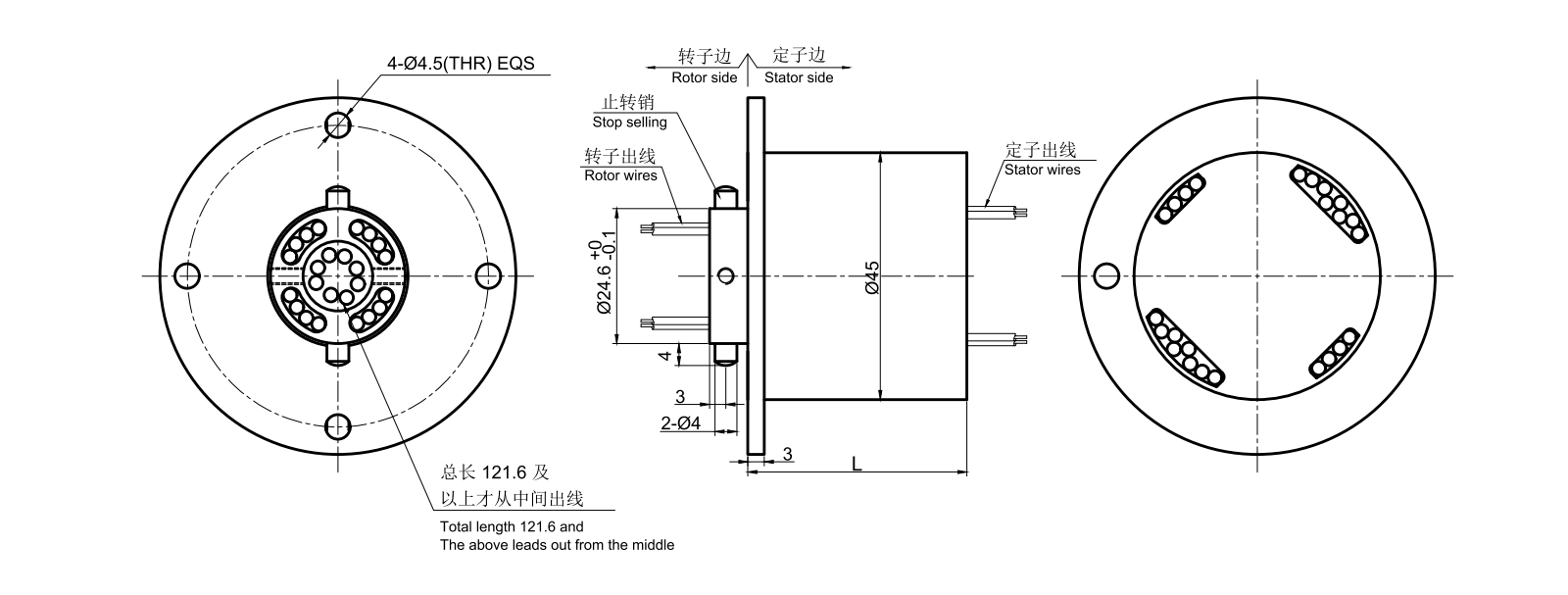

標準圖紙

注：6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，過電滑環，電環非標定制也可大大減少成本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網傳輸,USB, Profibus，Ethercat，CANOPEN,CANBUS，RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 高溫定制可達500度。

⑪ 高壓可定制到110kV。

⑫ 高速10000RPM。

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 水下，水底模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。

技術支持郵箱：technical@moflon.com

如何安裝:

點擊查看滑環安裝說明PDF

基于本型號進行定制

默孚龍科技有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

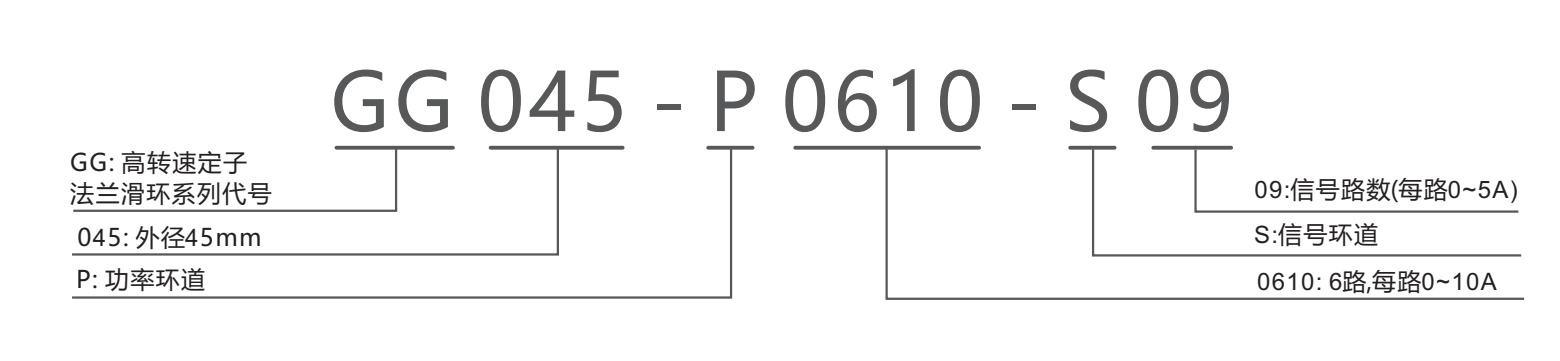

定制型號說明:

GG045
