旋轉接頭形式選用及選型步驟

　　旋轉接頭的工作原理是很多客戶感興趣的問題，工作原理因旋轉接頭的規格型號而異，在使用旋轉接頭之前，需要了解更多關于旋轉接頭的知識，這樣，我們就更容易設計了，根據其流通方式的文字形狀，直觀地說明旋轉接頭的動作原理，那么，下面一起了解下旋轉接頭形式選用及選型步驟吧!

　　1 .單通道

　　在滾筒的兩端各安裝1臺旋轉接頭，流體從一端進入，從另一端排出，因此不需要內管裝置。

　　2 .雙通道-固定式內管

　　滾輪一端安裝旋轉接頭，同時該端具有流體進入和排出的功能。 這種類型的滾子需要一半以上的高度，才能在旋轉接頭上配置水平的內管，使液體從內管流入，液體從滾子和內管的間隙流出。 這種類型多適用于水、熱油系統。

　　2 .雙通道-固定式虹吸

　　要在滾輪的一側組裝旋轉接頭，必須配置固定在旋轉接頭上的彎頭。 彎管的斜口必須與滾輪的底部對齊，以吸收冷凝水。 這種類型用于蒸汽系統。

　　2 .雙通道-固定式虹吸

　　該型將內管與滾筒內部的流體通孔緊密連接，避免流體倒流影響滾筒升溫效率，使內管與滾筒同步運行。 這種類型可以有效地提高軋輥內流體的換熱率。 這種類型多用于水、熱油系統。 缺點

　　旋轉接頭選型步驟

　　1)首先，根據與旋轉接頭連接的設備的結構，決定使用旋轉接頭的類型。 如果設備的結構決定輸入介質和輸出介質在設備的同一側實現，則需要選擇回路型旋轉接頭。 如果設備的結構決定輸入介質和輸出介質分別在設備兩側實現，則必須選擇單向旋轉接頭。

　　2)需要同時輸送多種介質或將介質送出多個位置時，請考慮使用多通道類型的旋轉接頭。

　　3)根據所需的輸入輸出介質流量選擇旋轉接頭的口徑。

　　4)根據介質壓力和設備轉速，選擇具備相應性能的旋轉接頭。

　　5)請不要忘記，根據設備與旋轉接頭的連接結構形式確定法蘭式或螺紋連接以及內管旋轉式或固定式連接，同時選擇螺紋連接的旋轉接頭時，需要明確設備的旋轉方向。

　　6)客戶不便自行選擇旋轉接頭類型時，本公司負責提供以下相關參數進行選型。

　　①設備與旋轉接頭連接的結構形式及相關尺寸

　　②設備旋轉轉速及方向

　　③介質名稱及其溫度、壓力

　　④提供貴司輥子圖面做參考

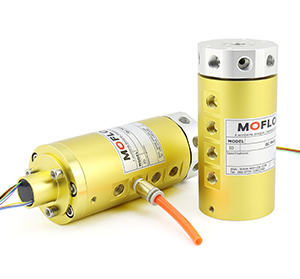

　　為了提高用戶對旋轉接頭結構形式選擇的興趣，這里熱心進行宣傳活動，默孚龍科技提供多種結構形式的旋轉接頭，用戶可以選擇，同時也接受特殊產品的定制，如果對設計選型有疑問，隨時聯系我們!
